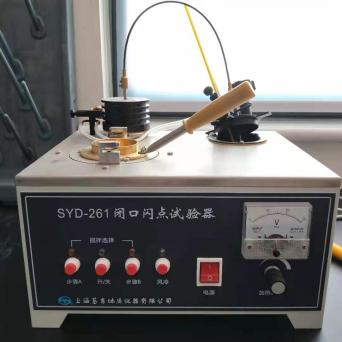

1將試樣倒入試驗杯至刻度線處，并放置于加熱爐上，并將杯蓋、攪拌裝置、溫度計等按要求安裝到位。

2觀察氣壓計，記錄試驗期間儀器附近的環(huán)境大氣壓。

3根據(jù)實驗要求選擇步驟A或步驟B，將攪拌速度選擇并確定在所需試驗狀態(tài)。

注：步驟A：試樣以5℃/min~6℃/min的速度升溫，攪拌速度為90r/min~120r/min。

步驟B：試樣以1.0℃/min的速度升溫，攪拌速度為（250±10%）r/min。

3按所選步驟A或B的升溫速率，隨時注意控溫調(diào)節(jié)（即調(diào)節(jié)“加熱調(diào)節(jié)旋鈕”控制電爐加熱功率，加熱電壓由電壓表檢測并顯示）。

4接通燃?xì)鈿庠矗c燃引火器，調(diào)整火焰形狀至標(biāo)準(zhǔn)要求3mm-4mm大小。

①當(dāng)試樣的預(yù)期閃點為不高于110℃時，試樣溫度達到預(yù)期閃點前23℃±5℃時手動停止攪拌，順時針方向旋轉(zhuǎn)開蓋旋鈕開始點火。試樣每升高1℃點火一次，要求火焰在0.5s內(nèi)開始下降至試驗杯的蒸汽空間內(nèi)，并在此位置停留時間1s，然后迅速升到回至原位置。重復(fù)上述步驟直至閃點出現(xiàn)。迅速觀察溫度計，記錄閃點溫度。

②當(dāng)試樣的預(yù)期閃點為高于110℃時，試樣溫度達到預(yù)期閃點前23℃±5℃時手動停止攪拌，試樣每升高2℃點火一次，要求火焰在0.5s內(nèi)開始下降至試驗杯的蒸汽空間內(nèi)，并在此位置停留時間1s，然后迅速升到回至原位置。重復(fù)上述步驟直至閃點出現(xiàn)。迅速觀察溫度計，記錄閃點溫度。
